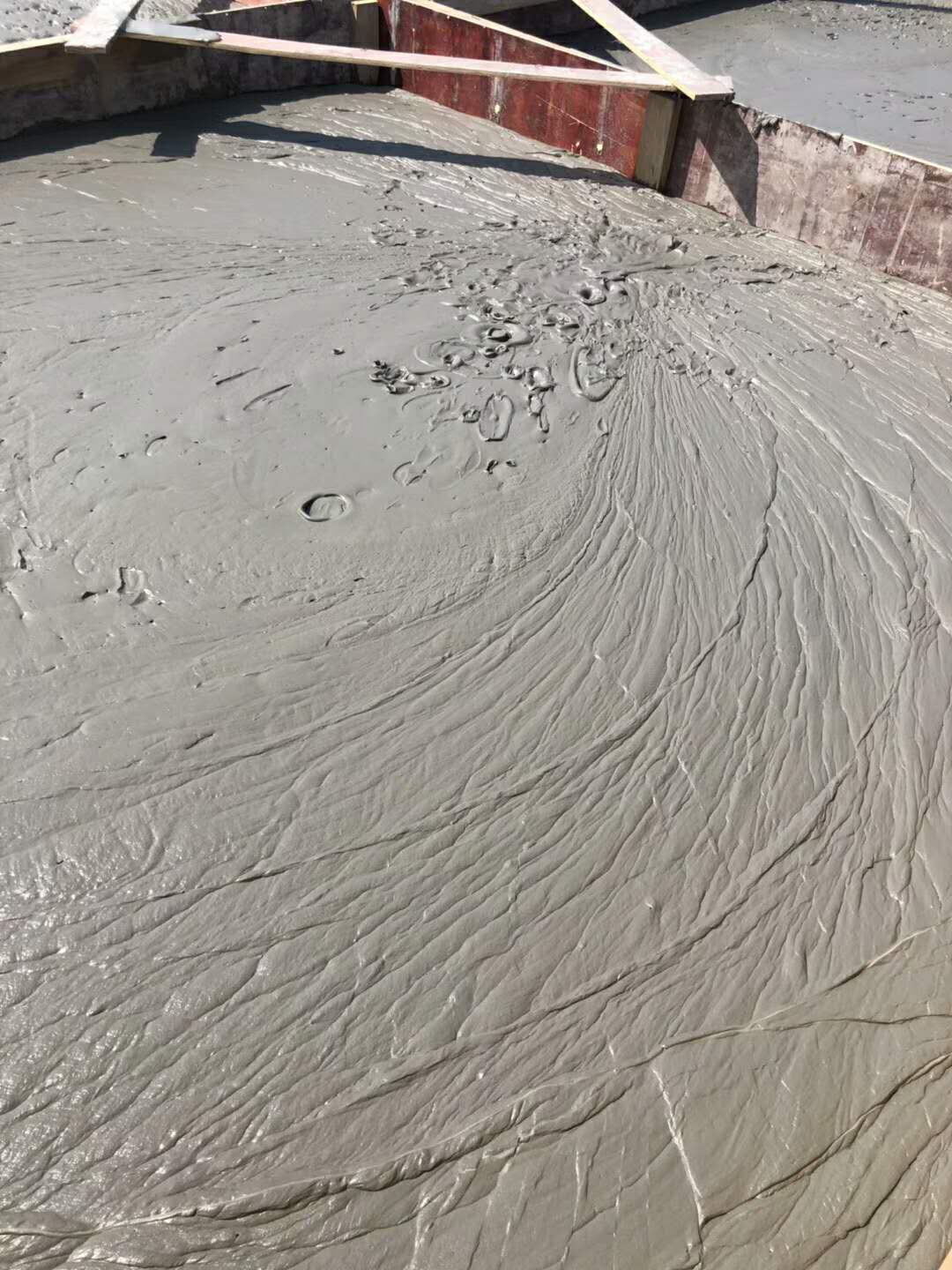

由于預(yù)拌混凝土生產(chǎn)與施工的脫節(jié)，加上人工成本的增加，預(yù)拌混凝土的現(xiàn)場(chǎng)養(yǎng)護(hù)工作常存在許多不足。很多工程案例出現(xiàn)表面質(zhì)量缺陷、裂縫、強(qiáng)度不足等工程質(zhì)量問題。由于我國地域?qū)拸V、氣候條件也存在差異，在夏季，很多地區(qū)表現(xiàn)為高溫多雨、有些地區(qū)表現(xiàn)為高溫干旱、也有些地方表現(xiàn)為大風(fēng)及晝夜溫差大，如何針對(duì)各地區(qū)的氣候條件制定有效的養(yǎng)護(hù)措施以便減少混凝土質(zhì)量問題現(xiàn)象的發(fā)生，這是個(gè)值得思考的問題。

如何做好夏季混凝土的養(yǎng)護(hù)工作？

看完八位業(yè)內(nèi)專家和技術(shù)大咖的討論

受益無窮！

加強(qiáng)對(duì)混凝土的養(yǎng)護(hù)，是確保硬化混凝土力學(xué)性能增長，防止裂縫產(chǎn)生，提高混凝土耐久性能的必不可少的重要措施。其實(shí)，無論何時(shí)何地，無論針對(duì)哪一種類型的混凝土構(gòu)件進(jìn)行養(yǎng)護(hù)，也無論采取何種養(yǎng)護(hù)方式，其想要達(dá)到的直接效果無非是穩(wěn)定混凝土體系，盡量減少構(gòu)件的失水干縮和溫差收縮，從而降低收縮應(yīng)力，有效控制混凝土裂縫產(chǎn)生。就減少混凝土干縮而言，很根本的是要解決“保濕”問題；對(duì)大體積混凝土來說，不僅要“保濕”，還要進(jìn)行“溫控”。

關(guān)于如何養(yǎng)護(hù)，現(xiàn)行的國家標(biāo)準(zhǔn)GB50666-2011《混凝土結(jié)構(gòu)工程施工規(guī)范》第8.5.1條規(guī)定：“混凝土澆筑后應(yīng)及時(shí)進(jìn)行保濕養(yǎng)護(hù)，保濕養(yǎng)護(hù)可采取灑水、覆蓋、噴涂養(yǎng)護(hù)劑等方式。養(yǎng)護(hù)方式可根據(jù)現(xiàn)場(chǎng)條件、環(huán)境溫濕度、構(gòu)件特點(diǎn)、技術(shù)要求、施工操作等因素確定?！?/span>

所謂“保濕養(yǎng)護(hù)”，可以理解為保水養(yǎng)護(hù)，也就是能保住混凝土中拌合水盡量不損失的養(yǎng)護(hù)，原重慶大學(xué)甘昌成老師把這種不失水、沒有失水缺陷的養(yǎng)護(hù)方法稱之為“完美濕養(yǎng)護(hù)”，他指出混凝土中的拌合水有三大功能，除了滿足施工性能的需要、膠凝材料水化的需要外，還有一個(gè)過去未被業(yè)內(nèi)充分認(rèn)識(shí)的重要功能，那就是維持混凝土體系平衡、保持體積穩(wěn)定的需要。只要拌合水不損失，混凝土體內(nèi)就不會(huì)造成失水缺陷（如連通的毛細(xì)孔隙以及可見與不可見裂縫），消除了失水缺陷，就消除了混凝土體系內(nèi)很主要的不平衡因素。因?yàn)?，失水缺陷產(chǎn)生的收縮應(yīng)力，有害介質(zhì)進(jìn)入缺陷產(chǎn)生的膨脹應(yīng)力，都會(huì)破壞體系平衡，使混凝土體積不穩(wěn)定。拌合水才是維持體系平衡的重要元素，只有拌合水不損失，才能使混凝土實(shí)現(xiàn)“零缺陷”，達(dá)到高抗?jié)B，才能使混凝土體系穩(wěn)定，體積穩(wěn)定，提高抗裂性能。

規(guī)范中強(qiáng)調(diào)保濕養(yǎng)護(hù)要“及時(shí)進(jìn)行”是十分必要的，也很重要。所謂及時(shí)，就是在新澆筑的混凝土表面進(jìn)行抹壓（消除失水缺陷）后，立即噴霧、覆蓋或蓄水養(yǎng)護(hù)。只有這樣做，才能很大限度地保持混凝土中拌合水不再損失。正如GB50164-2011《混凝土質(zhì)量控制標(biāo)準(zhǔn)》第6.7.4條規(guī)定的“對(duì)于混凝土澆筑面，尤其是平面結(jié)構(gòu)，宜邊澆筑成型邊采用塑料薄膜覆蓋保濕?！?/span>

總之，不能再被國標(biāo)GB50204-2002《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》（2011年版）（小編注：本文發(fā)表時(shí)還未執(zhí)行GB50204-2015）中第7.4.7條第1款“應(yīng)在澆筑完畢后的12h以內(nèi)對(duì)混凝土加以覆蓋并保濕養(yǎng)護(hù)”的規(guī)定繼續(xù)誤導(dǎo)，這條規(guī)定在新版中仍原封不動(dòng)繼續(xù)保留是不妥當(dāng)?shù)模貏e是給一些不重視“及時(shí)進(jìn)行保濕養(yǎng)護(hù)”的現(xiàn)場(chǎng)施工人員提供了“規(guī)范依據(jù)”和推遲養(yǎng)護(hù)的借口。這里不是說“保濕養(yǎng)護(hù)”應(yīng)該限制在多少小時(shí)以內(nèi)的時(shí)間長短問題， 而是根本就不應(yīng)該設(shè)定時(shí)間的界限問題，而應(yīng)該強(qiáng)調(diào)“立即或及時(shí)進(jìn)行保濕養(yǎng)護(hù)”。通常夏季在干熱有風(fēng)的環(huán)境下澆筑樓、屋面板過程中，時(shí)而可見后邊還在澆筑抹面，前邊已失水發(fā)白、開裂，才僅有幾個(gè)小時(shí)而已。

至于“保濕養(yǎng)護(hù)”的時(shí)間，不應(yīng)少于14d，尤其要關(guān)注前7d天，這是黃金養(yǎng)護(hù)期，而關(guān)鍵是前三天，特別是第一天，這是關(guān)鍵中的關(guān)鍵。因?yàn)?，混凝土的幼齡期在這一時(shí)段是膠凝材料水化很活躍，水化產(chǎn)物生成很多，強(qiáng)度增長很快的時(shí)段。但是，如果不注意養(yǎng)護(hù)，也是混凝土拌合水喪失很快、很容易產(chǎn)生失水缺陷的時(shí)段。有些施工人員卻不懂這個(gè)道理，為了趕工期，不僅不覆蓋，連水也不澆，剛剛終凝就開始放線，接著就吊裝鋼筋、模板、腳手架，哪顧得上養(yǎng)護(hù)？（見圖5）其結(jié)果后患無窮，只好花更多的錢、浪費(fèi)更多的時(shí)間去處理滲漏，真是勞民傷財(cái)，還使硬化后混凝土的耐久性能大大降低。

對(duì)于地下室厚大底板及外墻、剪力墻等結(jié)構(gòu)部位的養(yǎng)護(hù)，除了要及時(shí)保濕外，還要進(jìn)行溫度控制，要適當(dāng)保溫（覆蓋塑料布和麻袋保濕保溫），確?；炷馏w中心與表層溫差以及表層與環(huán)境溫差都不大于20℃，要緩慢降溫，每天降溫不超過2℃。切記在混凝土體表面溫度較高的情況下，不可澆涼水，防止急劇降溫，造成較大溫度應(yīng)力，導(dǎo)致混凝土開裂（圖6、7）。

盛夏高溫季節(jié)施工時(shí)，砂石可噴灑水霧降溫；也可通過計(jì)算，以合適的冰霄用量等量取代部分拌合水?dāng)嚢杌炷?，可以將混凝土的入模溫度降低?/span>30℃以下。攪拌車滾筒應(yīng)適時(shí)噴水降溫，輸送混凝土的泵管應(yīng)覆蓋濕麻袋防曬散熱。若條件許可，應(yīng)避開高溫時(shí)段澆筑混凝土。混凝土澆筑后，應(yīng)及時(shí)進(jìn)行保濕保溫養(yǎng)護(hù)，必要時(shí)，可搭蓋遮陽棚，防風(fēng)防曬，減少水份蒸發(fā)，地下室外墻模板，很好采用保溫效果較好的，不吸水的漆面多層木模板，脫模時(shí)間宜不少于7d，但可在第二天松開固定模板的螺栓，并在其上部的縫隙處噴霧和覆蓋濕的土工布。墻體立面的模板拆除后，可噴霧、掛麻袋或土工布，也可以噴涂養(yǎng)護(hù)液或黏貼塑料薄膜養(yǎng)護(hù)，澆水保濕養(yǎng)護(hù)到14d以上。柱面可以在噴水后，用塑料布嚴(yán)密包裹，養(yǎng)護(hù)時(shí)間不少于半個(gè)月。

以上養(yǎng)護(hù)方法，經(jīng)多次實(shí)踐驗(yàn)證，效果都很好。

 2

甘昌成（柳州市環(huán)波建材有限公司，高工）

混凝土為什么要養(yǎng)護(hù)？養(yǎng)護(hù)的目的是什么？筆者在施工現(xiàn)場(chǎng)多年，發(fā)現(xiàn)很多混凝土工程技術(shù)人員對(duì)混凝土養(yǎng)護(hù)目的的認(rèn)識(shí)不是很清晰。沒有清晰的認(rèn)識(shí)，就很難找到正確的養(yǎng)護(hù)方法，也很難判斷所采取的養(yǎng)護(hù)措施，其有效程度幾何， 因而也就很難保證硬化混凝土的質(zhì)量。

混凝土的養(yǎng)護(hù)工作非常重要，說它對(duì)混凝土的抗?jié)B抗裂性能以及硬化混凝土的質(zhì)量起著決定性的作用，并不過分。我們已經(jīng)從理論上明確，混凝土配合比的拌合用水在混凝土密實(shí)成型以后不可以損失，這就是養(yǎng)護(hù)的目的。實(shí)際工程中，可以根據(jù)密實(shí)成型后混凝土失水的多少、失水缺陷消除的徹底程度，評(píng)價(jià)混凝土施工養(yǎng)護(hù)的質(zhì)量，評(píng)估硬化混凝土的質(zhì)量及其對(duì)耐久性的影響。

長期以來，從理論界到工程界，人們對(duì)混凝土養(yǎng)護(hù)目的的表述是值得商榷的。A.M.內(nèi)維爾在《混凝土的性能》一書中，對(duì)養(yǎng)護(hù)的目的是這樣描述的：“養(yǎng)護(hù)的目的是保持混凝土飽和或盡可能飽和，直到新拌水泥漿體中很初由水填充的空間被水泥水化產(chǎn)物填充到所期望的程度”。接下來又說：“為了保證混凝土水化持續(xù)進(jìn)行，混凝土內(nèi)相對(duì)濕度應(yīng)不低于80%，當(dāng)周圍空氣相對(duì)濕度不低于此值時(shí)，混凝土與周圍空氣之間基本不發(fā)生水份遷移，不需要有效養(yǎng)護(hù)來保證后續(xù)水化?！庇纱宋覀兛梢岳斫鉃椋^的“混凝土飽和”，是保持環(huán)境的相對(duì)濕度不低于80%。

該書在混凝土學(xué)術(shù)領(lǐng)域權(quán)威性極高，代表了以往理論對(duì)混凝土養(yǎng)護(hù)目的的表述。內(nèi)維爾是國際上極負(fù)盛名的混凝土專家，他的著作在國際上影響深遠(yuǎn)，永遠(yuǎn)值得我們推崇和尊重。內(nèi)維爾也實(shí)事求是地指出，“混凝土行業(yè)的技術(shù)水平仍不如其他行業(yè)那樣成熟”，他非常重視在工程實(shí)踐中解決實(shí) 際問題，認(rèn)為現(xiàn)場(chǎng)施工的混凝土構(gòu)件“其質(zhì)量幾乎全靠混凝土的制作工藝來保證”。他的這個(gè)說法很有實(shí)際意義。在他的著作中，更多關(guān)注的是混凝土的生產(chǎn)實(shí)踐與澆筑到構(gòu)件中的工程行為，而不是實(shí)驗(yàn)室里的小試件研究。

工程實(shí)踐表明，以往理論關(guān)于混凝土養(yǎng)護(hù)目的的表述未能準(zhǔn)確揭示混凝土的硬化規(guī)律。理論認(rèn)為，環(huán)境相對(duì)濕度不低于80%，可以不需要有效養(yǎng)護(hù)。實(shí)際上，只要環(huán)境相對(duì)濕度低于100%，混凝土就會(huì)失水。混凝土一旦失水，不管失水多少，都會(huì)產(chǎn)生缺陷，產(chǎn)生內(nèi)應(yīng)力。在內(nèi)應(yīng)力作用下，混凝土體系偏離原來的平衡，成為不穩(wěn)定的體系，其體積也變得不穩(wěn)定。失水越多，缺陷越嚴(yán)重，體積越不穩(wěn)定。環(huán)境相對(duì)濕度不低于80%時(shí)，即使失水不是很多，混凝土沒有開裂，但失水存在失水通道，存在連通的毛細(xì)孔隙缺陷，造成混凝土的抗?jié)B性能降低。這些連通的孔隙缺陷加劇了混凝土硬化后在不利環(huán)境下的繼續(xù)失水，使內(nèi)應(yīng)力不斷的增加和積蓄，混凝土中后期開裂的幾率很大。環(huán)境有害介質(zhì)也容易入侵混凝土，造成混凝土耐久性降低。因此，在混凝土硬化過程中，不可以出現(xiàn)失水通道。要避免出現(xiàn)失水通道，就要防止混凝土失水。所以，不是環(huán)境相對(duì)濕度不低于80%，混凝土就不需要有效的養(yǎng)護(hù)，而是只要環(huán)境相對(duì)濕度低于100%，混凝土都應(yīng)該養(yǎng)護(hù)。養(yǎng)護(hù)的目的就是防止混凝土失水，防止形成失水缺陷。

“養(yǎng)護(hù)的目的是保持混凝土飽和或盡可能飽和”，從字面上看，這種敘述是對(duì)的，問題是“混凝土飽和”這一概念怎么去定義?！盎炷溜柡汀辈皇黔h(huán)境相對(duì)濕度不低于80%時(shí)的混凝土狀態(tài)，而是“混凝土的所有充水空間均被拌合水充盈”。對(duì)于不泌水、不離析的混凝土拌合物，密實(shí)成型后的體系是一個(gè)很好的平衡體系，這時(shí)，其所有充水空間均被拌合水充盈。我們要保持混凝土飽和，就是從這個(gè)時(shí)候開始，防止拌合水損失。

“直到新拌水泥漿體中很初由水填充的空間被水泥水化產(chǎn)物填充到所期望的程度”，這句話提示了混凝土的養(yǎng)護(hù)時(shí)間究竟為多長才合適。但“所期望的程度”是個(gè)模糊的概念，必須有指標(biāo)來衡量，才變得明確。實(shí)際上，只要混凝土密實(shí)成型以后不失水，硬化期間其所有充水空間的拌合水就可以保持充盈的狀態(tài)。因?yàn)椴皇?，不存在水的遷移通道，水化產(chǎn)物就可以將充水空間完全填充密實(shí)。這時(shí)的混凝土實(shí)現(xiàn)了高抗?jié)B。實(shí)現(xiàn)了高抗?jié)B的混凝土，大大減緩了混凝土中后期拌合水的損失，環(huán)境有害介質(zhì)也很難進(jìn)入混凝土。所以，筆者認(rèn)為，這個(gè)“所期望的程度”，就是混凝土的高抗?jié)B。正常硬化條件下，混凝土實(shí)現(xiàn)高抗?jié)B并不需要28d，只要3～7d。從這個(gè)角度來說，規(guī)范規(guī)定一般混凝土的養(yǎng)護(hù)期為7d是合理的，但這7d內(nèi)混凝土應(yīng)該不失水。

在施工現(xiàn)場(chǎng)，聽到有的施工人員說，養(yǎng)護(hù)是為了保證水泥水化有足夠的水份。這種說法與書中“為了保證混凝土水化持續(xù)進(jìn)行”的表述應(yīng)是一致的。但是，根據(jù)水泥的水化理論，硅酸鹽水泥完全水化的理論水灰比為0.227，現(xiàn)代混凝土中的膠凝材料基本上都是復(fù)合膠凝材料，摻合料的活性比水泥低，能生成的水化產(chǎn)物比水泥少，因此，復(fù)合膠凝材料完全水化的理論水膠比應(yīng)該在0.227以下，而混凝土生產(chǎn)中的實(shí)際水膠比基本都在0.3以上，目前C30及以下的低強(qiáng)度混凝土，很多在0.5以上。這些充盈在充水空間的拌合水，遠(yuǎn)高于膠凝材料完全水化時(shí)的理論水膠比用水量，因而不但可以保證硬化期間水化的持續(xù)進(jìn)行，也可以保證混凝土中后期水化的持續(xù)進(jìn)行，前提條件是這些拌合水不損失。為什么埋在地下的混凝土，其后期強(qiáng)度總是高于暴露在大氣中的混凝土，就是這個(gè)道理。所以，混凝土養(yǎng)護(hù)的真正目的還是為了防止拌合水損失。

一個(gè)理論是否正確，就看它是否經(jīng)得起實(shí)踐的檢驗(yàn)。在以往養(yǎng)護(hù)理論指導(dǎo)下產(chǎn)生的一些規(guī)范規(guī)定的養(yǎng)護(hù)方法，以及施工現(xiàn)場(chǎng)采取的一些養(yǎng)護(hù)方法，都未能滿足混凝土硬化的需要。這些養(yǎng)護(hù)方法存在的突出問題是，混凝土密實(shí)成型后，普遍存在放任失水的現(xiàn)象，混凝土得不到正常的生長發(fā)育，在硬化期間形成很多失水缺陷，導(dǎo)致長期以來混凝土裂與滲的質(zhì)量問題多多，耐久性問題多多。

筆者很近從事干粉砂漿攪拌站籌建的技術(shù)工作及試驗(yàn)室籌建工作。砂漿其實(shí)就是沒有粗骨料的混凝土。由于使用的工程對(duì)象不同，砂漿與混凝土有很大區(qū)別，但也有共性。期間筆者接觸了一位從2005年就開始從事干粉砂漿生產(chǎn)和施工的企業(yè)家，他對(duì)如何提高砂漿抗裂能力的見解很獨(dú)特。他說，要提高砂漿的抗裂性就必須提高它的保水性，保水率越高，抗裂性能就越好。也許筆者看過的砂漿技術(shù)資料太少，都說添加纖維素醚和可再分散乳膠粉能夠大幅度提高砂漿的抗裂性，但尚未看到有人把砂漿的抗裂性和保水性聯(lián)系起來。這位企業(yè)家一語道破了問題的本質(zhì)，令筆者頗感驚訝。說怪也不怪，這是他實(shí)踐經(jīng)驗(yàn)的總結(jié)。這個(gè)問題也很好解釋。正是由于纖維素醚和可再分散乳膠粉的加入，提高了砂漿的保水能力，減少了砂漿施工后拌合水的蒸發(fā)損失和基層吸水損失，努力使砂漿充水空間的拌合水在砂漿硬化期間保持充盈狀態(tài)，水化產(chǎn)物得以將充水空間完全填充密實(shí)，減少了由于失水形成的失水通道及其產(chǎn)生的內(nèi)應(yīng)力，使硬化后的砂漿獲得較好的體系平衡，故硬化砂漿的質(zhì)量提高，抗裂性提高。

夏季混凝土如何養(yǎng)護(hù)？關(guān)鍵我們要弄清楚養(yǎng)護(hù)的目的，養(yǎng)護(hù)的本質(zhì)內(nèi)涵。目的搞清楚了，方法也就有了。這些方法就是能夠有效防止拌合水損失的方法，能夠徹底消除失水缺陷的方法。

夏季烈日炎炎，暴曬條件下混凝土失水很快，硬化也快。對(duì)于大面積混凝土，振動(dòng)密實(shí)抹平后，要密切注意，掌握好初凝前的二次抹壓時(shí)間。如果錯(cuò)過了適宜的抹壓時(shí)間，對(duì)硬化混凝土質(zhì)量將造成難以挽回的影響。二次抹壓時(shí)，一定要一邊抹壓一邊覆蓋，并澆足水保濕。抹壓是為了徹底消除初凝前形成的失水缺陷，覆蓋是防止抹壓后的混凝土繼續(xù)失水。覆蓋很好采用吸水性強(qiáng)的麻袋或土工布，要相互銜接，并保持覆蓋物一直處于飽水狀態(tài)。只有這樣，才能有效防止混凝土失水。覆蓋塑料薄膜則是較快捷較省工的方法，但要注意其防失水效果。很近有施工人員向筆者講述這樣一則案例：某地某工程于2006年夏季施工，攪拌站的技術(shù)交底也許不夠清晰，施工單位按技術(shù)交底覆蓋塑料薄膜，發(fā)生了較嚴(yán)重的早期開裂，很后處理結(jié)果是將樓面板打掉，重新澆注，混凝土公司遭受了損失。筆者分析推測(cè)，當(dāng)時(shí)覆蓋的可能是破舊的、很薄的薄膜，也沒有貼緊混凝土表面，有些地方與混凝土表面有很大間隙，在烈日烘烤下混凝土失水很快，水份蒸發(fā)出來或透過薄膜蒸發(fā)掉，或成小水珠沾附在薄膜上，或成蒸汽徘徊在混凝土表面與薄膜之間。這些蒸發(fā)的水分并沒有象一些資料認(rèn)為那樣可以養(yǎng)護(hù)混凝土，因?yàn)樗荒茏柚沽胰障禄炷恋睦^續(xù)失水。失水多了，混凝土開裂就是無疑的了。開裂嚴(yán)重，說明失水嚴(yán)重。所以覆蓋薄膜應(yīng)選用不透氣不透水的、相對(duì)厚一點(diǎn)的薄膜，一次抹平或二次抹壓后立即鋪蓋在混凝土面上，并將薄膜壓緊，使之緊緊貼附在混凝土表面，使拌合水難以蒸發(fā)出來。如果太陽很猛，對(duì)于重要工程，或大體積混凝土，在抹壓覆蓋完成后，很好能蓄水養(yǎng)護(hù)，這樣質(zhì)量更有保證。

我國西北缺水地區(qū)及非洲沙漠缺水地區(qū)夏季混凝土施工，沒有充足水份養(yǎng)護(hù)大面積混凝土，二次抹壓后很好對(duì)混凝土表面飄飛一次水花，使混凝土表面充分潤濕，然后用不透氣不透水的薄膜覆蓋并壓緊，再在面上加蓋干草席或干麻袋，要互相銜接，不留暴露面，避免薄膜被太陽直接烘烤。此后雖不再淋水，也應(yīng)有較好的防裂效果。這是缺水地區(qū)的一次養(yǎng)護(hù)法。千萬不能讓密實(shí)成型后的混凝土長時(shí)間裸露在太陽下暴曬，放任其失水。

夏季施工的另一個(gè)特點(diǎn)是雨水多，有時(shí)雨來得很急，很猛。夏季因?yàn)闅鉁馗?，泵送混凝土的坍落度通常較大，但雨季施工時(shí)坍落度應(yīng)盡量小些。低坍落度的混凝土遇雨保漿能力較強(qiáng)，減少雨水沖刷漿體的流失。大雨到來之前應(yīng)及早作出判斷，用塑料薄膜將已振實(shí)抹平和未振實(shí)的混凝土都予覆 蓋。有施工單位因?yàn)橼s不及，只對(duì)振實(shí)抹平的混凝土進(jìn)行覆蓋，而沒有振實(shí)的混凝土未予覆蓋。筆者認(rèn)為這是用反了的方法。未振實(shí)的混凝土有很多腳印，大雨過后，這些腳印都灌滿了雨水，振動(dòng)之前一般沒有排除這些積水，也很難將其排除掉。振動(dòng)的過程中，雨水融入混凝土，大大加大了水膠比，加之部分漿體流失，對(duì)混凝土質(zhì)量的影響是很大的。筆者向施工單位建議，如果雨水來得快，來不及全部覆蓋，首先要覆蓋的是未振實(shí)的混凝土，對(duì)已振實(shí)抹平的混凝土，也一定要將周邊覆蓋好，使薄膜緊貼周邊混凝土的表面，防止雨水沖走水泥漿?；炷琳駥?shí)抹平時(shí)，很好能將周邊略壓高一點(diǎn)，讓雨水積蓄在混凝土表面。這樣做，起到了“即時(shí)水養(yǎng)護(hù)”的作用。施工單位按此方法做了，效果還是不錯(cuò)的。

總之，養(yǎng)護(hù)方法是靈活多樣的。不同的施工單位可能有不同的養(yǎng)護(hù)方法，判斷一種養(yǎng)護(hù)方法是不是合理，能否滿足混凝土生長發(fā)育的需要，能否保證硬化混凝土的質(zhì)量，就看它是否能夠有效防止拌合水的損失，是否徹底消除了失水缺陷。如果取得這樣的效果，養(yǎng)護(hù)的目的也就達(dá)到了。還要注意的是，不同的構(gòu)件可能有不同的失水方式，要針對(duì)不同的失水方式采取相應(yīng)的防失水措施。本文所論述的養(yǎng)護(hù)目的，就是為混凝土得到正常的生長發(fā)育提供必需的條件。不管任何季節(jié)、何種構(gòu)件，只要配合比合理，只要滿足這些條件，正常硬化溫度下我們就一定能夠保證硬化混凝土的質(zhì)量，其耐久性質(zhì)量也將得到提高。

 END

 3

高國成（威海市威龍建筑安裝有限公司，技術(shù)經(jīng)理）

混凝土強(qiáng)度發(fā)展的三個(gè)必要條件是：溫度、濕度和齡期。而夏季混凝土的特點(diǎn)是：高溫多雨、高溫干旱、大風(fēng)及晝夜溫差過大，且不論是直接的還是間接的對(duì)混凝土的強(qiáng)度和耐久性都造成了很大的影響。對(duì)于夏季混凝土施工，如何保持好一定的溫度、一定的濕度條件和有效的養(yǎng)護(hù)時(shí)間，來保證混凝土強(qiáng)度的正常發(fā)展？這就需要我們根據(jù)夏季的特點(diǎn)和工程部位進(jìn)行有效的養(yǎng)護(hù)。

山東威海是一個(gè)海濱城市，夏季的特點(diǎn)基本是白天溫度一般在30℃以上，夜間溫度15℃左右；多風(fēng)，風(fēng)力一般在5級(jí)左右；靠近海邊的濕度較大。對(duì)于以上特點(diǎn)，威海地區(qū)夏季混凝土養(yǎng)護(hù)主要措施是以盡量避開高溫、大風(fēng)和保持濕度為主要目標(biāo)。對(duì)于不同的部位，采取不同的養(yǎng)護(hù)措施和養(yǎng)護(hù)時(shí)間。

對(duì)于梁板來說，表面積與大氣的接觸面大，易受到陽光的直射和風(fēng)的影響，陽光的直射和風(fēng)使混凝土的自由水以很快的速度蒸發(fā)，如果不采取一定的措施，水份快速蒸發(fā)產(chǎn)生的拉應(yīng)力大于沒有凝結(jié)硬化混凝土的抗拉強(qiáng)度，造成混凝土的干縮開裂。所以要在混凝土澆筑振搗抹平后及時(shí)地覆蓋白色（白色反光反熱）的塑料薄膜，待達(dá)到終凝后及時(shí)灑水養(yǎng)護(hù)。如果采用平面振搗器，可以及時(shí)抹平表面再覆蓋薄膜灑水。另外注意塑料薄膜一定要固定好，威海風(fēng)大，如果固定不好，被風(fēng)刮開了，混凝土可能還會(huì)開裂。澆筑后第二天施工員在板上放線時(shí)，嚴(yán)禁把塑料全部揭開，對(duì)于需要打點(diǎn)的地方，可以采用壁紙刀劃開打點(diǎn)，然后固定好。

對(duì)于柱子的養(yǎng)護(hù)，可能有些施工單位認(rèn)為沒有必要進(jìn)行養(yǎng)護(hù)，認(rèn)為柱子與外界的接觸面積小，也很少見到柱子出現(xiàn)開裂的現(xiàn)象。首先來說這是一個(gè)錯(cuò)誤的看法。柱子一般一天到兩天的時(shí)間就拆模，這段時(shí)間帶模養(yǎng)護(hù)，可能不會(huì)出現(xiàn)問題，問題是混凝土強(qiáng)度發(fā)展需要一段時(shí)間，強(qiáng)度檢測(cè)齡期是28d，按照養(yǎng)護(hù)條件一般至少也是7d。尤其是現(xiàn)代混凝土，攪拌站為了節(jié)約成本，基本上都是采用雙摻粉煤灰、礦渣粉，對(duì)早期的養(yǎng)護(hù)條件需求更高。從另外一個(gè)角度分析，由于風(fēng)大，尤其夏季的風(fēng)基本上都是從一個(gè)方向吹，所以經(jīng)過后期的碳化、回彈測(cè)定，同樣一個(gè)柱子，受風(fēng)面和背風(fēng)面的碳化值和回彈值都有很大區(qū)別。因此柱子的也要采用自養(yǎng)的方式養(yǎng)護(hù)。養(yǎng)護(hù)方法是等模板拆后，及時(shí)灑水濕潤，用塑料薄膜纏繞，利用混凝土內(nèi)部水進(jìn)行自養(yǎng)。

對(duì)于混凝土結(jié)構(gòu)很容易出現(xiàn)問題的、很難養(yǎng)護(hù)的就是剪力墻。剪力墻為豎向與大氣接觸面積大的結(jié)構(gòu)，且采用塑料薄膜纏繞是不現(xiàn)實(shí)的，可采用養(yǎng)護(hù)液養(yǎng)護(hù)，現(xiàn)在很多施工單位根本不會(huì)采納使用的。目前剪切墻采用很多的養(yǎng)護(hù)方法還是延遲拆除模板的方法，這樣既省錢又省事，也很有效果。

夏季施工混凝土養(yǎng)護(hù)工作雖然很簡(jiǎn)單，但是我們混凝土企業(yè)技術(shù)人員也要去監(jiān)督交底，讓施工單位給予重視。只要讓混凝土這棵“小草”在一定溫度、濕度和一定的齡期時(shí)才能健康茁壯的成長。

 END

 4

趙恒樹（山東億辰混凝土有限公司，高級(jí)工程師）

夏季澆筑混凝土具有“環(huán)境溫度高、雷陣雨較多”這些明顯的特點(diǎn)。因此，在夏季澆筑混凝土?xí)r應(yīng)采取如下幾項(xiàng)措施：

（1）在生產(chǎn)C30以上混凝土拌合物時(shí)，應(yīng)設(shè)法降低混凝土拌合物的出機(jī)溫度。首先控制水泥和礦粉的進(jìn)場(chǎng)溫度不大于60℃，也可采用地下水噴灑砂石降低砂石的溫度。若上述兩項(xiàng)措施都不能執(zhí)行時(shí)，就得用加冰屑的方法，可根據(jù)出機(jī)溫度的要求向混凝土拌合物內(nèi)加入30～80kg/m3冰屑，很終目的就是使混凝土的入模溫度不高于當(dāng)時(shí)的平均氣溫，這樣混凝土就不會(huì)產(chǎn)生裂縫。

（2）在澆筑混凝土梁板時(shí)，應(yīng)在振搗密實(shí)后搓平，隨即苫蓋塑料薄膜，在薄膜接頭處用木搓板把薄膜輕壓一下，使其與混凝土面粘結(jié)牢固，防止被大風(fēng)刮起。待混凝土終凝后需要放線時(shí)，不要把薄膜全部揭起，可用裁紙刀把放線礙事的部位割去，將薄膜繼續(xù)保留在混凝土表面，有利于混凝土的養(yǎng)護(hù)。用薄膜覆蓋的好處是可防止突然下起的大雨對(duì)剛澆筑的混凝土板面造成破壞。

注意：在夏季不要用地下水漫灌板面養(yǎng)護(hù)，這樣容易引起混凝土板面迅速收縮，產(chǎn)生溫度收縮裂縫?？刹捎媚蟊夤芸跒⑺姆椒B(yǎng)護(hù)，板面濕潤即可。

（3）對(duì)于混凝土獨(dú)立柱，在拆模后可先灑一遍水，隨即用塑料薄膜纏裹嚴(yán)密，直到裝飾時(shí)再揭掉。這期間不需用水養(yǎng)護(hù)。

（4）對(duì)于混凝土剪力墻，可延長至7d后拆模；若需早拆，可在拆模后隨即刷一遍合格的養(yǎng)護(hù)液。也可安排專人灑水養(yǎng)護(hù)，白天每隔2h灑水一遍，夜間每隔4h灑水一遍。

（5）對(duì)于大體積混凝土的養(yǎng)護(hù)有兩種方法：第一種是薄膜覆蓋法，在混凝土表面搓平后隨即苫蓋薄膜，然后再根據(jù)大體積混凝土的測(cè)溫情況在塑料薄膜上覆蓋棉氈。若混凝土底板的中心溫度與表面溫度的差值大于25℃時(shí)，就應(yīng)在薄膜上面覆蓋一層棉氈；若溫差值還大于25℃時(shí)，就應(yīng)當(dāng)再苫一層棉氈。當(dāng)溫差值不大于25℃時(shí)，可以不覆蓋棉氈。注意，覆蓋的塑料薄膜不能被大風(fēng)刮起，否則，應(yīng)用溫水灑一遍，然后再重新覆蓋好薄膜。

第二種方法是蓄水法：在底板表層混凝土初凝后，隨即把底板漏水的邊緣用1：2水泥砂漿砌筑120磚墻，兩皮高，隨即用砂漿把磚縫抹實(shí)；待底板表層混凝土終凝后，即可向板面沖入經(jīng)太陽曬過或在水箱里儲(chǔ)存達(dá)一天以上的溫水（≥25℃）。在底板表面的蓄水高度為80～100mm。這種方法的優(yōu)點(diǎn)是養(yǎng)護(hù)效果好，但不便于在底板上繼續(xù)施工。

 END

 5

張波（淄博莊園混凝土有限公司，總工）

混凝土性能的變化與周圍環(huán)境有著很大的關(guān)系，好的環(huán)境可以促進(jìn)混凝土性能的發(fā)展，使其更好地服務(wù)于結(jié)構(gòu)。惡劣的環(huán)境也可以使混凝土性能劣化，影響整個(gè)工程的質(zhì)量。隨著商品混凝土的蓬勃發(fā)展，現(xiàn)代混凝土已不是過去砂子、石子、水泥的簡(jiǎn)單組合，在混凝土生產(chǎn)中大多摻加了礦粉、粉煤灰及具有各種功能的外加劑，這些材料的加入都要求必須為混凝土創(chuàng)造一個(gè)適宜的環(huán)境，才能使各種材料組合發(fā)揮出很佳性能。

因此，混凝土澆筑完畢后，需要在一定時(shí)期內(nèi)保持適當(dāng)?shù)臏囟群妥銐虻臐穸?，以滿足混凝土的良好硬化條件。為滿足這種硬化條件所采取的措施，稱為混凝土的養(yǎng)護(hù)。溫度、濕度及養(yǎng)護(hù)延續(xù)的時(shí)間是混凝土養(yǎng)護(hù)的三大要素。

夏季氣溫高，混凝土早期強(qiáng)度增長快，同時(shí)混凝土中的水份蒸發(fā)速度也快，大量水份的蒸發(fā)將會(huì)影響膠凝材料的水化，從而影響混凝土很終強(qiáng)度及各種性能的發(fā)展。大量水份很快失去，不僅產(chǎn)生較大的干縮變形，且在混凝土強(qiáng)度不高的情況下發(fā)生，極易造成混凝土的開裂。因此夏季混凝土澆筑施工尤其要注意早期保濕養(yǎng)護(hù)，切不可使混凝土暴曬失水，這將對(duì)混凝土的強(qiáng)度及各項(xiàng)性能造成無法挽回的損失。根據(jù)不同部位混凝土澆筑后應(yīng)及時(shí)采取覆蓋塑料薄膜、涂刷養(yǎng)生液等保濕養(yǎng)護(hù)措施。

1、混凝土養(yǎng)護(hù)工作的重要性

由于養(yǎng)護(hù)措施不當(dāng)，不能保證混凝土從澆筑成型到凝結(jié)硬化逐漸產(chǎn)生強(qiáng)度的初期處于充分濕潤不失水的狀態(tài)，很易造成的混凝土質(zhì)量問題就是裂縫及表面強(qiáng)度下降。

一提到裂縫形成的原因，很多專家、學(xué)者會(huì)羅列出很多，如：砂、石含泥量過大等原材料方面的原因；砂率、水灰比過大等配合比方面的原因；混凝土內(nèi)、外溫差過大等環(huán)境方面的原因等等。這些原因一定程度上會(huì)增大混凝土的收縮，但這不是混凝土早期裂縫形成的主要原因。本人認(rèn)為各種混凝土凝結(jié)硬化期間，早期收縮裂縫形成的主要原因就是混凝土沒有得到充分的完美濕養(yǎng)護(hù)。就是說即使針對(duì)以上羅列的各因素采取了很多有利于減小混凝土收縮的措施，但是沒能保證混凝土澆筑后的充分濕養(yǎng)護(hù)，若是在濕潤的氣候條件下混凝土可能不會(huì)出現(xiàn)裂縫，但是在干燥、高溫氣候下，那混凝土不可避免地就要出現(xiàn)裂縫。而反過來，以上羅列的原因你沒能很好的避免，但保證了混凝土澆筑成型后混凝土凝結(jié)、硬化初期的充分濕養(yǎng)護(hù)，那混凝土早期的收縮裂縫也可避免。

舉一個(gè)現(xiàn)在已經(jīng)被普遍采用且被證明行之有效的例子，就是現(xiàn)澆板的裂縫問題。在以前現(xiàn)澆板的裂縫問題一直是困擾工程界的一大難題。但現(xiàn)在現(xiàn)澆板澆筑后采取隨振搗、隨抹壓、隨覆蓋一層塑料薄膜法施工養(yǎng)護(hù)措施后，現(xiàn)澆板裂縫問題已經(jīng)基本解決了。即使砂子含泥量大、混凝土水灰比過大、離析了，這些因素會(huì)影響混凝土強(qiáng)度及其它性能，可是若自始至終對(duì)混凝土采取了完美濕養(yǎng)護(hù)，使混凝土在初期水化強(qiáng)度增長過程中沒有失水，那混凝土就不會(huì)出現(xiàn)早期收縮裂縫。就在今年6月份我們供應(yīng)澆筑了一地下車庫頂板工程，整個(gè)頂板7800m2，消耗C30P6混凝土3500m3，連續(xù)澆筑了5天4夜，中間未留后澆帶，也沒有施工縫，混凝土生產(chǎn)沒有摻加特殊的材料。就采取了隨振搗、隨抹壓、隨覆蓋一層塑料薄膜，待混凝土終凝后繼續(xù)灑水蓄水養(yǎng)護(hù)7天?，F(xiàn)已澆筑完2月，車庫頂面未有肉眼可見長線裂縫，個(gè)別短淺裂縫是由于塑料薄膜覆蓋不嚴(yán)造成的。還有去年5月份我們供貨施工的淄博第一高層大體積混凝土基礎(chǔ)工程，核心筒部位厚8.9m、周邊筏板厚3.1m，混凝土總量12000m3，連續(xù)澆筑3天3夜。澆筑后混凝土內(nèi)部很高溫度78℃，表層溫度47℃，溫差達(dá)31℃。采取了振搗抹面完成后，隨即覆蓋一層塑料薄膜，待混凝土終凝后繼續(xù)灑水（工地抽取的地下水，較涼）。蓄水養(yǎng)護(hù)了4天，混凝土頂面未發(fā)現(xiàn)肉眼可見明顯裂縫。在這里想說明一下，采用溫差較大的地下水直接澆淋混凝土表面，在很多專家認(rèn)為是應(yīng)禁止的（只是憑想象），但事實(shí)證明是可行的。如果混凝土連這點(diǎn)刺激都承受不了，那這個(gè)混凝土就是一個(gè)廢品。

由于養(yǎng)護(hù)措施不當(dāng)、不到位易造成混凝土的另一個(gè)質(zhì)量問題就是混凝土表面強(qiáng)度下降。如地面、路面混凝土澆筑抹面完成后如不能保證充分的濕養(yǎng)護(hù)，那混凝土表面強(qiáng)度就會(huì)明顯下降，造成的直接后果就是起灰、起砂。再例如普遍反映的混凝土主體工程采用回彈儀檢測(cè)與鉆芯法檢測(cè)，混凝土強(qiáng)度差值太大問題（實(shí)際是表面強(qiáng)度與內(nèi)部強(qiáng)度差值大）。以前采用現(xiàn)場(chǎng)攪拌生產(chǎn)混凝土?xí)r，基本不摻加粉煤灰、外加劑（這里不考慮砂率問題），混凝土澆筑后強(qiáng)度增長較快，混凝土產(chǎn)生強(qiáng)度后內(nèi)部水份就不容易散失，養(yǎng)護(hù)不足對(duì)混凝土影響較小。而現(xiàn)在采用商品混凝土，混凝土中摻加了礦粉、粉煤灰及各種外加劑，混凝土早期強(qiáng)度增長緩慢，而這時(shí)如果混凝土表面不能保證充分的濕養(yǎng)護(hù)，造成混凝土表面失水，那混凝土的表面強(qiáng)度就會(huì)大大下降，碳化深度增大，而內(nèi)部強(qiáng)度影響不大。這也是采用回彈法檢測(cè)與鉆芯法檢測(cè)混凝土實(shí)體強(qiáng)度偏差大的一個(gè)重要原因。

以上談了很多，無非就是想說明養(yǎng)護(hù)對(duì)混凝土的重要意義，尤其是夏季高溫季節(jié)更應(yīng)該保證混凝土的早期養(yǎng)護(hù)。

2、如何做好夏季養(yǎng)護(hù)

如何做好夏季混凝土的養(yǎng)護(hù)工作呢？本人認(rèn)為應(yīng)該根據(jù)不同的施工部位采取相應(yīng)的養(yǎng)護(hù)方法。

（1）對(duì)于現(xiàn)澆板、地面、路面等澆筑后有一個(gè)面是裸露在模板外面的，這樣的澆筑面，在澆筑抹面完成后應(yīng)隨即覆蓋一層塑料薄膜養(yǎng)護(hù)，待混凝土終凝后繼續(xù)灑水養(yǎng)護(hù)，很少保證3天充分保濕養(yǎng)護(hù)，很好7天。

（2）對(duì)于柱子，在拆除模板后，應(yīng)隨即纏裹塑料薄膜或涂刷養(yǎng)護(hù)液，保證混凝土表面水份不散失。

（3）對(duì)于剪力墻、連續(xù)墻部位應(yīng)避免過早拆?！，F(xiàn)在很多施工單位夏季混凝土澆筑后，不到12小時(shí)就開始拆除柱、墻模板。有的混凝土才剛剛終凝，混凝土強(qiáng)度很低，模板都能將混凝土粘下來，就硬是將模板拆除了。而模板拆除后又不能保證充分養(yǎng)護(hù)，結(jié)果墻體的裂縫就不可避免了。對(duì)于墻體部位混凝土本身強(qiáng)度較高，厚度大，內(nèi)部水化熱大，不易養(yǎng)護(hù)，混凝土表面水份易散失，因此極易造成墻體的裂縫。但如果能像現(xiàn)澆板一樣（面積要比墻體大）保證混凝土的完美濕養(yǎng)護(hù)，在混凝土強(qiáng)度增長初期不失水，則墻體的裂縫問題就能解決。

對(duì)于墻體部位的養(yǎng)護(hù)，在墻體具有足夠強(qiáng)度（夏季澆筑后48h，很少也要30h）時(shí)拆除模板，隨拆隨即涂刷養(yǎng)護(hù)液，保證混凝土表面水份不散失。

根據(jù)不同澆筑部位采取以上養(yǎng)護(hù)方法，保證混凝土澆筑成型后的完美充分濕養(yǎng)護(hù)，即能避免或減小由于養(yǎng)護(hù)不到位造成的混凝土裂縫及表面強(qiáng)度低問題。

 END

 6

虞孝偉（公興混凝土有限公司技術(shù)質(zhì)量部，高工）

夏季是一個(gè)氣溫干燥和降雨頻繁的季節(jié)，天氣的炎熱和頻繁的降雨會(huì)對(duì)混凝土的澆筑施工和混凝土的質(zhì)量產(chǎn)生重要的影響，因此需要攪拌站和施工單位對(duì)此引起高度重視。為確保夏季施工預(yù)拌混凝土的質(zhì)量，要求我們必須做到以下幾點(diǎn)：

（1）要及時(shí)了解施工當(dāng)天的天氣情況，炎熱天氣應(yīng)盡量避開高溫時(shí)段的施工（很好將施工時(shí)間選擇在下午四點(diǎn)到次日上午十一點(diǎn)之間）。盡量避開雨天澆筑，防止由于降雨而改變?cè)谢炷恋乃冶龋绊懟炷恋膹?qiáng)度或由于降雨引起混凝土澆筑表面的泌水，從而導(dǎo)致混凝土表面起殼、起砂現(xiàn)象的發(fā)生。如中途降雨應(yīng)在已澆筑的混凝土上覆蓋彩棚布或塑料薄膜，防止淋雨破壞已收面的混凝土。

（2）當(dāng)結(jié)構(gòu)長度大于40m時(shí)，可在樓面中部設(shè)置后澆帶，同時(shí)當(dāng)樓面跨度大于3.9m時(shí)，應(yīng)設(shè)置雙層雙向鋼筋，且鋼筋直徑不小于8mm、間距不大于150mm。如遇未按要求設(shè)置雙層雙向鋼筋或設(shè)置后澆帶，此時(shí)極易產(chǎn)生裂縫，務(wù)必請(qǐng)加以重視。

（3）在澆筑混凝土前應(yīng)將模板充分濕潤，在澆筑過程中要做到及時(shí)振搗、及時(shí)接槎（初凝前）、及時(shí)收面抹壓（兩次以上），以防止塑性裂縫的產(chǎn)生。

（4）泵送混凝土施工，由泵車或地泵供應(yīng)混凝土?xí)r應(yīng)由遠(yuǎn)至近澆筑，以便布料均勻施工速度快，并可避免管道的沖擊影響混凝土凝結(jié)。出泵的坍落度很宜控制在160～180mm，不宜過大，否則容易造成混凝土離析、泌水、堵管等現(xiàn)象。

（5）澆筑完畢后嚴(yán)禁隨意加水。必須在初凝前開始養(yǎng)護(hù)且不少于8小時(shí)，在混凝土收漿和二次抹壓后，用塑料薄膜覆蓋和保濕養(yǎng)護(hù)，防止表面水份蒸發(fā)，待混凝土硬化至可上人時(shí)，揭去塑料薄膜，鋪上麻袋進(jìn)行保溫保濕養(yǎng)護(hù)，如無麻袋可由專人負(fù)責(zé)灑水養(yǎng)護(hù)，確保7天養(yǎng)護(hù)期，對(duì)摻有外加劑和粉煤灰的混凝土，澆水養(yǎng)護(hù)時(shí)間為14天，切實(shí)抑制干縮和硬化收縮裂縫等缺陷的發(fā)生。

（6）夏季施工泵送混凝土過程中，嚴(yán)禁將輸送管道內(nèi)的或已硬化的混凝土結(jié)塊撒落到混凝土中和即將澆筑混凝土的地方。

（7）采用泵送施工時(shí)，應(yīng)按方案組織施工，盡量縮短混凝土在現(xiàn)場(chǎng)的滯留時(shí)間，防止混凝土由于布料不合理出現(xiàn)冷縫；天氣炎熱時(shí)應(yīng)覆蓋、噴淋泵管，以降低入模溫度。

（8）合理調(diào)配車輛，做好混凝土的及時(shí)泵送，減少現(xiàn)場(chǎng)車輛的積壓或停滯，要求在1.5小時(shí)以內(nèi)卸清全部混凝土，在工地混凝土不得超過2.5小時(shí)，以免混凝土坍落度的損失過大，影響混凝土的泵送性能。

（9）在混凝土強(qiáng)度達(dá)到1.2MPa之前不得在其上踩踏或安裝模板和支架。

（10）對(duì)于一些高度較高的梁柱、不便澆淋的構(gòu)筑物，對(duì)混凝土的養(yǎng)護(hù)必須涂上養(yǎng)護(hù)劑或塑料薄膜嚴(yán)密覆蓋，保持混凝土充分水化，確?；炷临|(zhì)量。

（11）混凝土剪力墻應(yīng)為養(yǎng)護(hù)的重點(diǎn)對(duì)象，養(yǎng)護(hù)時(shí)間不得少于14天，始終保持混凝土濕潤，降低混凝土收縮、徐變，減少裂縫產(chǎn)生。

 END

 7

劉世濤（滄州市市政工程有限公司，總工）

混凝土養(yǎng)護(hù)的目的是保證澆筑成型的混凝土的環(huán)境溫度、濕度滿足一定的要求，使混凝土到規(guī)定的齡期時(shí)具有滿足設(shè)計(jì)要求的使用功能。對(duì)華北平原地區(qū)來說，夏季氣溫高、晝夜溫差小，環(huán)境濕度小，尤其今年華北大部干旱少雨，對(duì)混凝土的施工尤為不利。

對(duì)混凝土的養(yǎng)護(hù)，從以下三個(gè)原則出發(fā)：防、抗、放。

“預(yù)防為主”是我們?nèi)魏未胧┑氖走x，從本質(zhì)上實(shí)現(xiàn)我們的要求，而且是很經(jīng)濟(jì)的措施。若預(yù)防措施無法實(shí)現(xiàn)，則在既定目標(biāo)的情況下再考慮抵抗、釋放等措施。首先從預(yù)防角度考慮，防止混凝土溫度過高。從原材料使用上，選用水化熱低的水泥，使用高效減水劑，減少水泥用量，增加摻和料的用量，把骨料放入遮陽棚中、灑水降低骨料溫度，攪拌用水中加冰塊降低溫度；從施工時(shí)間上選擇溫度低、濕度大的夜晚施工；對(duì)于墻體、板等結(jié)構(gòu)部位不使用鐵質(zhì)模板。再者從抵抗混凝土水份蒸發(fā)、濕度變小的途徑上采取施工措施。澆筑成型的混凝土表面減少與空氣接觸的時(shí)間，及時(shí)進(jìn)行密閉覆蓋。對(duì)于墻體、梁等不易覆蓋保濕的結(jié)構(gòu)部位表面進(jìn)行淋水養(yǎng)護(hù)、噴灑養(yǎng)護(hù)劑等措施保持混凝土的濕度。很后，對(duì)于其他措施無法解決的混凝土溫升過快、溫度過高的大體積混凝土，采取“放”的措施，把熱量引到混凝土的外部：混凝土內(nèi)部預(yù)理水管，通入冷卻水，降低混凝土內(nèi)部溫度。

 END

 8

鄧承飛（湖北中陽明集團(tuán)當(dāng)陽市中陽建材有限公司，總工）

筆者接觸了很多工地，施工人員都錯(cuò)誤的認(rèn)為：混凝土夏季沒有必要養(yǎng)護(hù)或者對(duì)養(yǎng)護(hù)的重視不夠，他們認(rèn)為：澆筑完幾個(gè)小時(shí)就凝固了，簡(jiǎn)單地做做收面工序、灑灑水就行了。但是現(xiàn)在的商混都使用了減水劑，當(dāng)混凝土剛剛終凝時(shí)，才完全失去塑性；此時(shí)，水泥水化已經(jīng)開始，而且反應(yīng)激烈，水化熱的積聚會(huì)使混凝土溫度升高，其內(nèi)部含有大量的水份，如果不及時(shí)養(yǎng)護(hù)，就會(huì)通過毛細(xì)孔揮發(fā)出來，這樣就形成早期裂縫，對(duì)混凝土強(qiáng)度的形成造成不利影響，產(chǎn)生一系列質(zhì)量問題，所以夏季的混凝土一定要做好振搗、壓實(shí)、抹面、覆蓋、澆水、保濕等養(yǎng)護(hù)工作。

南方的夏季雷雨多、臺(tái)風(fēng)多、晝夜溫差大，本人根據(jù)實(shí)際操作經(jīng)驗(yàn)，認(rèn)為主要做好以下幾點(diǎn)養(yǎng)護(hù)（按施工部位分別介紹）：

（1）做好施工技術(shù)交底的同時(shí)強(qiáng)調(diào)養(yǎng)護(hù)的必要性，以書面形式，一式兩份進(jìn)行技術(shù)交底。例如：《混凝土使用說明書》、《大體積混凝土施工方案》、《路面地坪施工養(yǎng)護(hù)注意事項(xiàng)》等等，供需雙方的項(xiàng)目負(fù)責(zé)人、技術(shù)負(fù)責(zé)人簽字認(rèn)可。讓項(xiàng)目管理層高度重視，做到提前預(yù)防。

（2）夏季錯(cuò)峰施工：避開中午高溫時(shí)段（當(dāng)氣溫高于35℃時(shí)，中午11∶00～15∶00應(yīng)停止施工），避免太陽直射，因?yàn)榇藭r(shí)段澆筑的混凝土，表面很快假凝，內(nèi)部水份會(huì)迅速蒸發(fā)，形成裂縫。

（3）路面混凝土應(yīng)選擇早晚施工，避開中午高溫時(shí)段、錯(cuò)開大風(fēng)、雨天等惡劣天氣。澆筑、振搗、壓實(shí)、收面完成后立即覆蓋草袋或麻片、毛氈等物，終凝之后2～3h即可澆水，讓其保持濕潤狀態(tài)養(yǎng)護(hù)14d。并在24h小時(shí)之內(nèi)切縫。施工過程中嚴(yán)禁表面灑水、灑干水泥粉收面，否則會(huì)引起起 皮、起灰、開裂等現(xiàn)象。

（4）澆筑梁板：夏季水份散失較快，澆筑前應(yīng)將模板充分濕潤，但不得有積水。在初凝前應(yīng)在混凝土表面進(jìn)行二次振搗，終凝前二次壓實(shí)、木搓子抹平不少于二至三次，必要時(shí)采用鐵滾筒來回碾壓兩遍以上，應(yīng)立即覆蓋薄膜、草袋或麻片、毛氈等物，及時(shí)澆水養(yǎng)護(hù)14d。

（5）剪力墻、柱：先帶模養(yǎng)護(hù)3～5d等水化熱峰值過后，拆除邊模時(shí)，可以采用塑料薄膜包裹法自養(yǎng)護(hù)，封閉混凝土表面并阻止水份蒸發(fā)。

（6）大體積混凝土：首先要從配合比設(shè)計(jì)上考慮質(zhì)量控制和養(yǎng)護(hù)問題，比如，提高礦粉、粉煤灰等摻合材用量，選擇低熱水泥、降低水泥用量、選用干凈的骨料，使用緩凝型或超緩凝型減水劑等。這樣既能降低混凝土絕熱溫升，降低水化熱峰值溫度，又能減少裂縫產(chǎn)生的幾率，有利于養(yǎng)護(hù)。混凝土澆筑后及時(shí)用保溫材料覆蓋，（根據(jù)溫度驗(yàn)算要求，確定覆蓋保溫層厚度?？梢韵壬w一層塑料薄膜，然后鋪上一層或兩層以上毛氈、草袋、等物蓄熱保溫），并及時(shí)澆水保濕，控制好內(nèi)外溫差，養(yǎng)護(hù)14d；必要時(shí)表面進(jìn)行蓄水養(yǎng)護(hù)。

商混養(yǎng)護(hù)要求做到及時(shí)而充分，把握住“養(yǎng)護(hù)頭七天，關(guān)鍵是前三天，很很關(guān)鍵第一天”。如果第一天失水過多，所造成的缺陷可能后期難以彌補(bǔ)，因此，第一天及時(shí)而充分的濕養(yǎng)護(hù)，對(duì)混凝土的抗壓強(qiáng)度、抗?jié)B性、抗裂性都十分關(guān)鍵。
